Shandong TaoFong CNC Machine Tool Co., Ltd. on yksi johtavista 3-akselisen pystysuoran työstökeskuksen valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluita. Tervetuloa ostamaan korkealaatuista 3-akselista pystysuoraa työstökeskusta myytäväksi täältä tehtaalta. Hyvä palvelu ja kohtuullinen hinta löytyy.

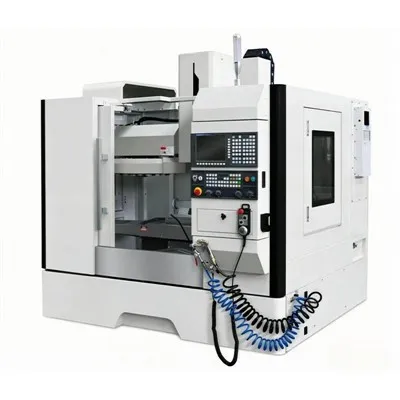

3-akselinen pystysuora työstökeskus VMC1165 on eräänlainen teollisuuskone, jolla voidaan valmistaa erittäin -tarkkoja suuria-metallikappaleita-. Integroimalla huippuluokan-CNC-liikkeenohjausteknologian, vahvan-tahtoisen rakennesuunnittelukyvyn ja käyttäjien tarpeet älykkään toiminnon ytimenä tuotannon tehokkuuden parantamiseksi ja tuotantokustannusten vähentämiseksi parantamalla työstötyön-tarkkuutta monien-kiinnitysprosessien avulla. Se on yhteensopiva useiden materiaalien, kuten hiiliteräksen, ruostumattoman teräksen, seosterästen, kupariseosten, -lujien alumiiniseosten ja muottiterästen kanssa erilaisiin huippuluokan tuotteisiin. Työpöydän koko on 1200*600 millimetriä, ja koko tämän koon sisällä voi olla: x=1100mm y=650 mm,z =600 mm ; Karan nopeuden säätö ylittää 8000 r/min. Käytetään HT300-valurautaa, joka soveltuu sängyn yhden erän rakentamiseen ja on parantanut lujuutta{22}}vahvistettua rakennetta, mikä parantaa jäykkyyttä, tärinän{23}}vaimennuskykyä ja lämmön{24}}pidätyskykyä. Varustettu tehokkaalla CNC-järjestelmällä, BT40-karalla ja 24{28}}aseman ristiintyyppisellä ATC-järjestelmällä; Ydinlaite raskaiden koneiden valmistukseen, suurten muovausten ja erittäin tarkkojen osien tuotantoon.
Tuotteen edut
Vahvistettu kiinteä rakenne ja luotettava leikkaussuorituskyky
VMC-1165 käyttää täydellistä valurautasänkyä; Sen sisäosissa on tiheät sisäiset kylkiluut kaksinkertaisen keinotekoisen vanhenemisprosessin jälkeen poistaakseen kaikki sisäiset jännitykset kokonaan. Pienennä tärinää ja muodonmuutoksia, jotka johtuvat nopeasta-leikkauksesta ja raskaasta-kuormituksesta työstettävästä-työkappaleesta vakaan toiminnan saavuttamiseksi. Suuri kara-pään rakenne, jossa on paksu kuori ja vahvistettu laakerin istukka, voi lisätä rakenteellista lujuutta; Tämä malli soveltuu syvään-leikkaukseen, suuren-vääntömomentin-jyrsintään tai materiaalinkäsittelyyn, joka on kovia ja sitkeitä. Taajuus-moduloitu ja jännitteen{13}}nousun nopeutta säätävä kara on siksi valittu varmistamaan tasaisen toiminnan vaihtelevissa kuormitusolosuhteissa ja hyvän vakauden sekä suurilla että pienillä nopeuksilla ilman, että pölyä tai muita vieraita esineitä saastuta sitä työn aikana.
3-Akselin erittäin tarkka kytkentä ja tasainen laatu
Korkean-tarkkuuden C3-kuularuuveja ja esikuormituskäsittelyllä varustettuja RGH65-lineaarisia ohjaimia käytetään kolmen-akselin liikkeisiin. paikkavirhe on pienempi tai yhtä suuri kuin ±0,006/300 mm, toistettavuuden paikannusvirhe on ±0,004 mm:n alueella. BT40-kara, jota käyttää 15 kW AC servo-moottori, on erittäin pieni (\\<=0.2*), and powerful cutting-torque; It ensures the even uniform Surface-finish ,and dimensional-accuracy for very Large Work -pieces . Optional a spindle-cooling system and added an intelligent thermal-compensation function; Continuously monitored the changes in temperature; Then made corresponding adjustment according to this data to eliminate the influence caused by persistent heat-source-Location Differences on structural Deformation.
Älykäs automaatio ja korkea hyötysuhde
VMC-1165:ssä on GSK25i CNC-järjestelmä, ja siinä on myös valinnainen suuri-10 tuuman näyttökoko, joka parantaa käyttäjän käyttömukavuutta. se voi simuloida ohjelmia, sisältää reaaliaikaisen-vikahälytysnäytön, -offline--ohjelman ulkopuolella työvoimakustannusten vähentämiseksi. 24-aseman cross-over--tyyppinen ATC-järjestelmä voi suorittaa työkalun vaihdon 4,5 sekunnissa, mikä lyhentää käsittelemätöntä aikaa ja lisää tuottavuutta vastaavasti. Tällä hetkellä toimintatapoja ovat täysautomaatio, osaautomaatio ja manuaalinen käyttö; Saatavilla on myös keskitetty automaattinen- öljyn-täyttölaite, jossa on ajastin- ja öljytason valvontatoiminnot, jotka tarjoavat säännöllisesti tärkeitä nesteitä tärkeitä osia varten. X/Y/Z-akselin maksiminopeus saavuttaa lyhimmän käsittelyajan suuremman eräkoon.
Humanisoitu suunnittelu ja kattava turvallisuus
Käytetään jaettua sähkökaappia, joka voi haihduttaa lämpöä itsenäisesti lämmön kertymisen välttämiseksi ja sähkölaitteiden vakaan toiminnan ylläpitämiseksi vaikeissa olosuhteissa. Valinnainen suuri teho-ketjutyyppinen lastukuljetinhihna, jonka kapasiteetti on riittävä hakkeen nopeaan poistamiseen, jotta ne eivät kerääntyisi tai likaantuisi työtilasta. Varustettu erilaisilla turvalaitteilla, kuten hätäpysäytyspainikkeilla, karan ylikuormitussuojalla, työkalun törmäyssuojalla ja täysin suljetulla suojakuorella, jotka varmistavat käyttäjien turvallisuuden ja estävät lastujen roiskumisen. Irrotettava manuaalinen pulssigeneraattori ja säädettävä-käyttöpaneeli- lisäävät käyttömukavuutta eri ihmisille.
Tuotteen tärkeimmät tekniset parametrit
|
TEKNISET TIEDOT |
Yksiköt |
VMC1165 |
|
Pöydän koko |
mm |
1200*600 |
|
X-akselin liike |
mm |
1100 |
|
Y-akselin liike |
mm |
650 |
|
Z-akselin liike |
mm |
600 |
|
Max. työpöydän kuorma |
kg |
1000 |
|
T-paikka(numero-leveys*korkeus) |
- |
5-18*100 |
|
Max. karan nopeus |
rpm |
8000 |
|
Karan kartio |
mm |
BT40 |
|
Päämoottorin teho |
kw |
11 |
|
X/Y/Z nopea liikenopeus |
m/min |
24/24/20 |
|
Leikkaussyöttönopeus |
mm/min |
1-6000 |
|
Ohjainkiskotyyppi |
- |
Lineaarinen kisko |
|
Etäisyys karan akselista pilarin pintaan |
mm |
665 |
|
Karan nokan ja pöydän pinnan välinen etäisyys |
mm |
120-720 |
|
Paikannustarkkuus |
mm |
0.0075 |
|
Toista paikannustarkkuus |
mm |
0.005 |
|
Työkalulehti |
- |
Käsivarsi 24 |
|
Max. työkalun halkaisija |
mm |
78/120 |
|
Max. työkalun paino |
kg |
8 |
|
Koneen paino |
kg |
7000 |
|
Kokonaismitta (P*L*K) |
mm |
3400*2550*2960 |
Koneen vakiotiedot
KONEEN RAKENNE
Korkea lujuus korkea laatuHT300valurauta
OHJAUSJÄRJESTELMÄ
Vakio:GSK980/ KND1000 ohjata
TAIWAN TARKKUUSKARA
1. Taiwan karaBT408000 rpm
2. Läpäisi dynaamisen tasapainon ISO-luokitustestin
TAIWAN TOOL MAGAZINE
1. TaiwanOKADA varsi 24 työkalumakasiini .
2. työkalun vaihtoaika vain 2-3 sekuntia.
1 kuuluisan tuotemerkin johtoruuvi,
2. lyijyruuvilaakeri SKF- tai NACHI-laakerilla,
3. YC-kytkentä suoraan kytkettynä
TAIWAN PRECISION LINEAARISET KAISET
1. Taiwanin nopea rulla lineaarinen ohjauskisko, paikannustarkkuus voi saavuttaa μm luokan
VOITELUJÄRJESTELMÄ
HERGAutomaattinen keskitetty voitelulaite.
PNEUMAATTISET KOMPONENTIT
VakiovarusteenaAirTACPneumaattiset komponentit
1. Schneiderin turvasähkökomponenteilla
2. Pikaliitin vakiona
Jokainen kone läpäisi Renishaw laserinterferometritestin ja kuulatankotestin
Sovellusskenaariot
Raskaiden koneiden komponenttien valmistus:VMC1165:tä on käytetty laajasti tehtaissa, jotka tuottavat suuria komponentteja käyttämällä raskaita koneita, mukaan lukien vaihteistot, koneen rungot, hydraulisylinterit, voimansiirtoakselit jne. Se on erittäin kestävä ja laaja työskentelyalue; sillä on myös suhteellisen korkea tarkkuus täyttääkseen raskaiden laitevalmistajien tarkkojen ja rakenteellisesti vahvojen osien mittavaatimukset. Automaattinen työkalun-vaihtaja Toiminto, joka mukautuu suuriin-erätuotantoon, mikä vähentää työvoimakustannuksia ja parantaa tuotteiden luotettavuutta.
Suuren muotin ja muotin käsittely:Soveltuu suuriin{0}}muottien tuotantopajoihin; Soveltuu suurten-muottipohja-, muottiydin- ja ontelotyökappaleiden-käsittelyyn auto-, ilmailu- ja muiden teollisuudenalojen muoteissa. Koneiden jäykkyys ja vakaa kara tekevät teräksen syväleikkauksesta- helpompaa jälkeenpäin. Kolmi-akselinen korkea-tarkkuusmekanismi on varmistanut muotin pintojen tasaisuuden ja tarkkuuden. Aseman ATC-järjestelmän kytkentätyökalut nopeasti monimutkaisen muotin käsittelyn aikana muotin laadun parantamiseksi ja tuotantoajan lyhentämiseksi.
Uusien energia- ja autokomponenttien tuotanto:VMC1165 soveltuu suurten-lujuuksien-osien käsittelyyn uudessa energia- ja autoteollisuudessa, mukaan lukien uusien-energiaajoneuvojen rungon komponentit, moottorit ja akkukotelot. Sen korkea tarkkuus, vakaa toiminta, laaja käsittelyalue täyttää näiden teollisuudenalojen vaatimat tiukat laatuvaatimukset; Se on mukautettu kevyempään ja tehokkaampaan uuteen energia- ja autokomponenttien kehityssuuntaan.
High-Tarkka räätälöity ja instrumenttien käsittely:Ihanteellinen{0}}tarkkoihin räätälöityihin-prosessointipajoihin ja monien valmistajien valmistamiin suuriin-komponentteihin. Käsittelee suuria-tarkkuusinstrumenttien osia, räätälöityjä-metallirakenteita Osat teollisiin sovelluksiin ja lääkinnällisiin laitteisiin, jotka soveltuvat pieniin eriin erilaisia tuotteita. 3D-tarkka-liitos ja joustavat käyttöominaisuudet sopivat monimutkaisten-muotoisten suurten työkappaleiden käsittelyyn. siksi ne voivat täyttää korkealaatuisen valmistuksen{11}erilaiset mukautetut vaatimukset.
FAQ
K: Mitkä ovat 3-akselisen pystysuuntaisen koneistuskeskuksen VMC1165 tärkeimmät tekniset tiedot?
V: Työpöydän koko ja kapasiteetti: pituus X leveys=1500*650; Kuorma=650 kg. X/Y/Z-akselin liike: 1100x650x620 mm; Karan nopeusalue: 0 - 10 000 RPM. Tälle laitteelle toimitetaan 15 kW:n AC-servopäämoottori ja 24-Station Cross--tyyppinen ATC-järjestelmä. Paikannusvirhe: ±0,006 / 300 mm; Toistuva paikannusvirhe: ±0,004 mm. Kokonaiskoko: 3900 × 2900 × 2850 mm; Nettopaino: 7 800 kg; Virtalähde: kolmivaiheinen, kolme nopeutta, 380 VAC.
K: Mitä materiaaleja VMC1165 voi käsitellä?
V: Se pystyy käsittelemään erilaisia rautametalleja (hiiliteräs, ruostumaton teräs, seosteräs, muottiteräs) ja ei--rautametalleja (kupariseokset, alumiiniseokset). Soveltuu sekä karhennukseen että viimeistelyyn eri kovuus- ja paksuusalueille suurien metallikappaleiden kappaleisiin; täyttää monipuolisen teollisen jalostuksen vaatimukset.
K: Mitä hyötyä on cross{0}}tyyppisestä ATC-järjestelmästä?
V: Risti{0}}tyyppisellä ATC-järjestelmällä on pieni koko, nopea työkalun-muutosnopeus ja suhteellisen lyhyt ei--käsittelyaika. Sen työkalun-muutostarkkuus on luotettava; työkalu ei poikkea tällaisen muutoksen aikana, ja se pystyy täyttämään useimmat prosessivaatimukset sen 24-työkaluasema-asetelman ansiosta.
K: Kuinka monta käsittelyohjelmaa CNC-järjestelmä voi tallentaa?
V: GSK 25i NC -järjestelmä pystyy tallentamaan enintään kolmekymmentä koneistusohjelmaa, ja jokainen ohjelma sisältää enintään tuhat komentoa. Vaihda nopeasti eri työosien käsittelyparametriasetuksia; vastata yksittäisten-pienten-erien ja useiden-erien tuotantojen kysyntään lyhentämällä ohjelman valmisteluaikaa.
K: Mitä myynnin jälkeisiä{0}}palveluita tarjotaan?
V: yksi vuosi. Tarjoa 24-tunnin puhelinpalvelu teknistä tukea varten; toimittaa alkuperäisiä varaosia (mukaan lukien karat, kuularuuvit ja leikkaustyökalut); tarjota paikan päällä-käyttökoulutusta. Paikan päällä tehtävä korjaus myydään erikseen; se saapuu 72 tunnissa tärkeimpiin tiloihin kaupunkien pääkaupunkialueella.
