Shandong TaoFong CNC Machine Tool Co., Ltd. on yksi Kiinan johtavista raskaiden portaalien koneistuskeskusten valmistajista ja toimittajista, ja se tukee myös räätälöityjä palveluita. Tervetuloa ostamaan korkealaatuista raskaan kaluston koneistuskeskusta myytäväksi täältä tehtaaltamme. Hyvä palvelu ja kohtuullinen hinta löytyy.

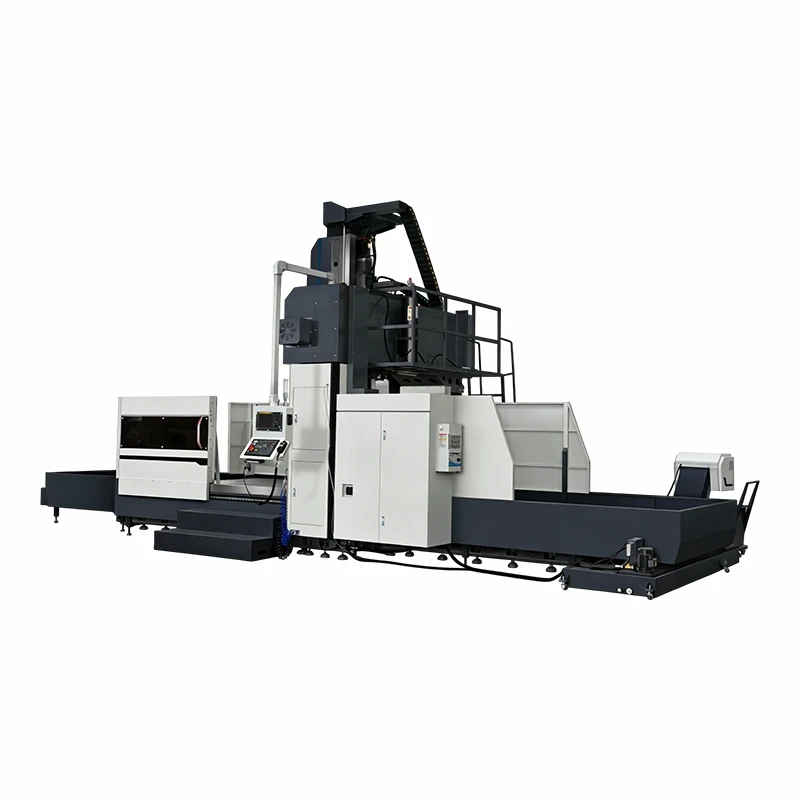

Heavy Duty Gantry Machining Center GMC4220 on erittäin tehokas ja tehokas teollisuus-CNC-laite, joka on suunniteltu käsittelemään suuria-kokoisia ultra-raskaita komponentteja, jotka ovat erittäin lujia. Toisin kuin kaikki muut portaalirakenteet, se on ottanut käyttöön kiinteän-palkki-liike-työpöytärakenteen, korkean-vääntömomentin-käyttökaran ja parannetut tärinänvaimennustoiminnot, jotka ratkaisevat ongelmia, kuten riittämättömän kapasiteetin{11}kuormituksen ja{11}heikkouden. raskas-kuorma-leikkausolosuhteet ja prosessointi-rajoitukset yleisille raskaille{15}}koneille. Soveltuu vahvojen metallien, kuten seosteräksen, muottiteräksen, titaaniseosten ja hiiliterästen, käsittelyyn; Voi tarjota luotettavia,{17}}tehokkaita ja vakaita prosessointiratkaisuja raskaille koneille,{18}}suurille energialaitteille, laivoille ja suurille{19}}rakenneosien tuotantoteollisuudelle.
Tuotteen edut
Ultra-raskas kuormituskapasiteetti ja laaja prosessointivalikoima
GMC4220 raskaiden{1}}pukkikoneen tyyppinä on tilava työpöytä, jonka mitat ovat 4 000 x 1 800 millimetriä: maksimikantavuus noin 12 tonnia.[2] [6] Sen X/Y/Z-akselin liikealue on 4200x2200x1000 mm; Portaalin leveys on 2300 mm ja vapaa kulkukorkeus 1400 mm. Siksi se voi työstää erittäin-suuria tai erittäin{16}}raskaita työkappaleita, kuten tuulivoiman Kiinteän säteen{20}}liikkuvan työpöydän rakenteen käyttäminen optimoidaksesi tilan käytön, helpottaaksesi työkappaleiden sijoittamista ja poistamista{21}}ja välttääksesi ristiriidat koneen kanssa käsittelyn aikana.
Parannettu jäykkyys ja{0}}värähtelynvaimennus
Tärkeimmät komponentit, kuten portaalipalkki, pylväs ja sänky, on valmistettu korkealaatuisesta-laadukkaasta HT300-valuraudasta integroidulla valutekniikalla, jolle on suoritettu keinotekoinen vanheneminen + luonnollinen vanheneminen kaksois-rasitusrelaksaatioprosessilla tuotannon jälkeen vakauden parantamiseksi noin 20 %. Rakennuspalkissa käytetään suljettua-laatikkoa-; sen poikkileikkauksen mitat ovat 460 x 460 mm², ja optimoitu sisäinen kolmio{11}}vahvistava ripa on parantanut merkittävästi koko rakenteen jäykkyyttä ja tärinänesto-{12}}ominaisuuksia. Siinä on viiden-sormen-raskas rulla-lineaarinen ohjausjärjestelmä ja esijännitetty C3-luokan tarkkuuskuularuuvi, jotka takaavat vakaan toiminnan pitkän-keston aikana suuren-voimaleikkauksen aikana, säilyttäen osien hyvän muodon tarkkuuden.
Suuri-vääntömomentti ja vahva raskas-leikkauskyky
Varustettu 15 kW:n tehovaihteella toimivalla karalla (valinnaisesti 30 kW), suurin vääntömomentti on 180 Nm ja karan nopeusalue voi olla 40–6000 r/min, erityisesti suunniteltu raskaaseen leikkaukseen erittäin lujalla materiaalilla. Valinnainen 4:1 ZF-alennusvaihteiston kärki on vakaa Voimansiirto ja riittävät leikkausvoimat sujuvan noutotoiminnan varmistamiseksi; Lisäksi se voi auttaa lyhentämään käsittelyaikaa.
Älykäs käyttö ja alhaiset ylläpitokustannukset
Se on varustettu kätevällä-käytettävällä-CNC-järjestelmällä (kuten Fanuc, Siemens tai GSK), joka tukee kolmiulotteista paikannusta (3D), DNC-kaukosäätimen käsittelyä ja älykästä hälytyskehotetoimintoa käyttäjän työmäärän vähentämiseksi. Kone on varustettu itse-keskitetyllä öljynsyöttölaitteella, kaksoisspiraalisella lastukuljettimella ja kylmä-ilma-jäähdytyselektroniikalla, joka pidentää joidenkin osien käyttöikää ja takaa tasaisen toiminnan 24 tunnin ajan. Modulaarinen rakenne, yksinkertainen rakenne vähentävät ylläpidon vaikeutta ja kustannuksia, helposti saatavilla olevat varaosat lyhentävät seisokkiaikaa.
Tuotteen tärkeimmät tekniset parametrit
|
TEKNISET TIEDOT |
Yksiköt |
GMC4220 |
|
Pöydän koko (L*L) |
mm |
1800*4000 |
|
X-akselin liike |
mm |
4200 |
|
Y-akselin liike |
mm |
2000 |
|
Z-akselin liike |
mm |
1000 |
|
Portaalin leveys |
mm |
2000 |
|
Portaalin ohituskorkeus |
mm |
1300 |
|
Pöydän kuormitus |
t |
9 |
|
Karan nokan ja pöydän pinnan välinen etäisyys |
mm |
180-1180 (opt. Highten 300 mm) |
|
T-paikka(numero-leveys*korkeus) |
- |
9-22*190 |
|
Karan kartio |
- |
BT50/190 |
|
Karan nopeus |
r/min |
6000 |
|
Nopea liikenopeus |
m/min |
12 |
|
Leikkaussyöttönopeus |
m/min |
8 |
|
Päämoottorin teho |
kw |
15/18.5 |
|
Työkalulehti |
Käsivarsi 24 |
|
|
Paikannustarkkuus |
mm |
X/Y 0.0075 Z 0.015 |
|
Toista paikannustarkkuus |
mm |
0.005 |
|
Kokonaismitta (P*L*K) |
mm |
13000*4910*4800 |
|
Koneen paino (noin) |
t |
32.5 |
Koneen vakiotiedot
KONEEN RAKENNE
Korkea lujuus korkea laatuHT300valurauta
OHJAUSJÄRJESTELMÄ
Vakio: syntec ohjausjärjestelmä
TAIWAN TARKKUUSKARA
1. Taiwan kara
2. Läpäisi dynaamisen tasapainon ISO-luokitustestin
TAIWAN TOOL MAGAZINE
1. TaiwanOKADA varsi 24 työkalumakasiini .
2. työkalun vaihtoaika vain 2-3 sekuntia.
1 kuuluisan tuotemerkin johtoruuvi,
2. lyijyruuvilaakeri SKF- tai NACHI-laakerilla,
3. YC-kytkentä suoraan kytkettynä
TAIWAN PRECISION LINEAARISET KAISET
1. Taiwanin nopea rulla lineaarinen ohjauskisko, paikannustarkkuus voi saavuttaa μm luokan
VOITELUJÄRJESTELMÄ
HERGAutomaattinen keskitetty voitelulaite.
PNEUMAATTISET KOMPONENTIT
VakiovarusteenaAirTACPneumaattiset komponentit
1. Schneiderin turvasähkökomponenteilla
2. Pikaliitin vakiona
Jokainen kone läpäisi Renishaw laserinterferometritestin ja kuulatankotestin
Sovellusskenaariot
Raskaiden koneiden valmistus:Käytetään laajasti suuritehoisten{0}}mekaanisten laitteiden suurien rakenteiden prosessoimiseen, mukaan lukien koneenrakennuskoneiden varsirakenteet, hydrauliventtiilit, raskaat-rungot jne. GMC4220:n 12-tonninen nostokyky ja vankka leikkauskyky soveltuvat erittäin raskaiden komponenttien karkea- ja viimeistelykäsittelyyn ja tuotantotehokkuuden vähentämiseen.
Energialaitteiden valmistus:Käytetään suurten{0}}energialaitteiden osien, kuten tuulivoiman napojen, vaihdelaatikoiden ja ydinpaineastioiden, käsittelyyn. Suuri vääntömomentti ja vakaa toiminta voivat täyttää autoteollisuuden ja muiden teollisuudenalojen -vahvojen energiakomponenttien käsittelytarkkuuden.
Laivanrakennus ja meritekniikka:Soveltuu suurten{0}}laivojen rungon osien, laivojen moottoreiden ja potkurikomponenttien käsittelyyn. Vakaa työympäristö suurille-merenkulun komponenteille kiinteän-säteen liikkuvan-pylväsjärjestelmän ja tärinän-vähennystoimenpiteiden ansiosta likaisessa työpajaympäristössä.
Laajamittainen-rakenneosien käsittely:Valtavien raskaan teollisuuden teräsrunkojen, siltarakenteiden ja valukomponenttien käsittely. Sillä on laaja käsittelyalue ja erittäin korkea-kuormituskapasiteetti; Sen odotetaan pystyvän käsittelemään suuria rakenteita.
Luja{0}}muottien valmistus:Se soveltuu suurten, lujat{0}}muottiaihioiden ja muottipohjan käsittelyyn. esimerkkejä ovat suuret puristus-muotit ja paine-valut-muotit raskaille koneille. Vahva raskas{5}}leikkauskyky ja korkea tarkkuus takaavat muotin onteloiden käsittelylaadun ja pidentävät niiden käyttöikää.
FAQ
K: Mitkä ovat Heavy Duty Gantry -koneistuskeskuksen GMC4220 tärkeimmät tekniset tiedot?
V: Työpöydän mitat ovat 1800 x 2400 mm ja kantavuus 9 tonnia. X/Y/Z-akselin liike on 4200×2000×1000mm, portaalin leveys 2000mm, ohituskorkeus 1300mm. Karan nopeusalue: 40-6000 r/min; Paikannustarkkuus ±0,008mm / 500mm ; Toista paikannustarkkuus ± 0,005 mm . Karan moottorin teho on 22 kW, valinnainen 30; työkalumakasiinin kapasiteetti: 24 asemaa (valinnainen ketjutyyppinen työkalumakasiini).
K: Mitä hyötyä on kiinteästä-keilan liikkuvasta-sarakerakenteesta?
V: Staattinen-säde-liikkuva-pylväsjärjestelmä käyttää tehdastilaa tehokkaasti, pystyy käsittelemään sujuvasti erittäin raskaita kuormia, kuten suuria metallikappaleita tai -kappaleita (esim. terästä), ja välttää komponenttien häiriöitä. Verrattuna kiinteän rakenteen menetelmään, leikkurin leikkaustarkkuus sen liikkuessa on suurempi.
K: Mitä materiaaleja se voi käsitellä ja mikä on sen raskas{0}}leikkauskyky?
V: Prosessoi pääasiassa lujaa{0}}metallia materiaaleja, kuten seosteräksiä, muottiteräksiä, titaaniseoksia ja vähähiilisiä{1}}teräksiä. Varustettu 22 kW:n vaihteisto-hydraulisella käyttövoimayksiköllä ja 4:1-alennussuhteella; Sillä on hyvä leikkauskyky keskivahvaisille ja suurille{7}}teräslevyille ja -putkille.
K: Mitä myynnin jälkeisiä{0}}palveluita tarjotaan ja mikä on takuuaika?
V: Arvio toiminta-ajasta ylittää näiden muiden yritysten valmistamien tuotteiden vuodella. Tarjoamme ympärivuorokautista teknistä verkkotukea--vuorokauden ympäri, paikan päällä tehtävät-korjaukset, varaston virallisia varaosia, ilmaisia kuljettajan koulutuskursseja ja toimitusta edeltäviä tarkastusvideoita-. Välitön varaosien toimitus; saavuttuasi paikalle, auta asentamaan ja säätämään kaikki laitteet (maksullinen palvelu).
K: Mikä on koneen kokonaiskoko ja paino, ja mitkä ovat tehovaatimukset?
V: Koko noin 9750 x 4740 x 4100 mm ja sen todellinen paino on noin 35 tonnia. Tehontarve on 380V/50Hz ja ilmanpainetarve 6Kgf/c, mikä sopii suuriin-työpaja-asennuksiin ja pitkäaikaiseen-jatkuvaan raskaaseen{10}}käyttöön.
