Shandong TaoFong CNC Machine Tool Co., Ltd. on yksi johtavista 5-akselisten portaalien koneistuskeskuksen valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluita. Tervetuloa ostamaan korkealaatuista 5-akselista portaalin työstökeskusta myytäväksi täältä tehtaalta. Hyvä palvelu ja kohtuullinen hinta löytyy.

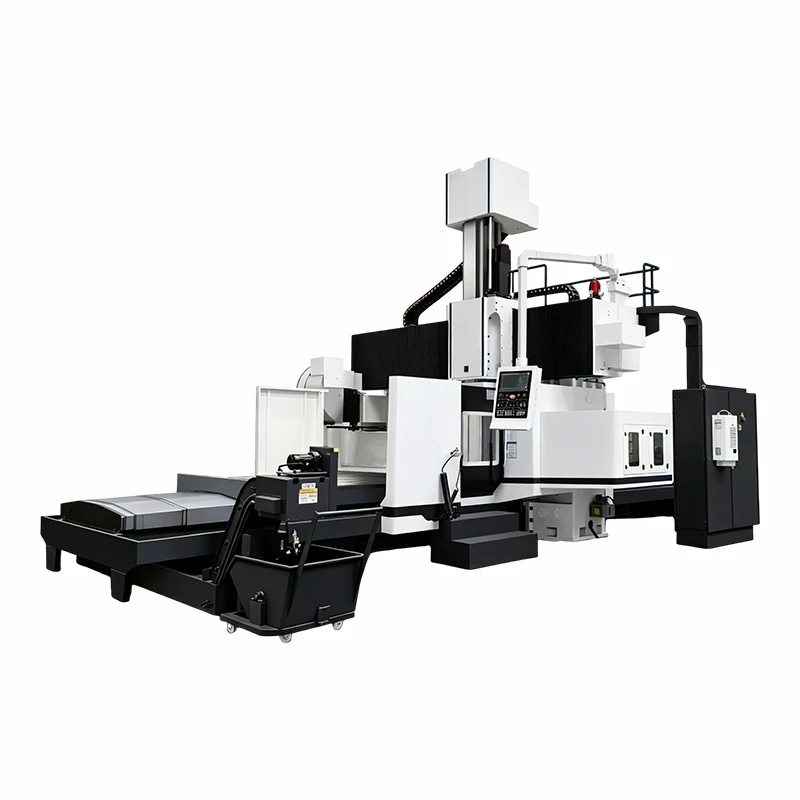

5 Axis Gantry -työstökeskus GMU4027, joka pystyy erittäin hyvin käsittelemään tarkkoja työstötehtäviä, joissa on monimutkaisia muotoja tai suuria määriä. Se ei ole historiassa olemassa oleva kolmiulotteinen-tai vakio-portaalimalli. Siinä on kaksi kaksois-kääntyvää-kulmajyrsintäpäätä ja siltatyyppistä portaalirakennetta, jotka ratkaisevat kriittiset ongelmat, jotka liittyvät monimutkaisen Space-pinnan tarkkuuteen, toistuvaan puristusvirheeseen ja suuren-kokoisen tarkan osan alhaiseen-tehokkuuteen älykkään lämpötilan tasapainotusjärjestelmän avulla. Käsittelee monia metallimateriaaleja, kuten tavallista{11}}vähähiilistä terästä, seosteräksiä, alumiiniseoksia, muottiteräksiä, titaaniseoksia ja niiden komposiitteja. täyttää tarkat käsittelyvaatimukset näiden sovellusten ilmailu- ja avaruusteollisuudessa, uusien{12}}energiaajoneuvojen valmistuksessa,{13}}nopeassa rautatiekuljetuksessa ja off{14}}sovelluksissa
Tuotteen edut
Korkea-tarkkuus 5-akselinen linkitys ja integroitu prosessointikyky
GMC2720 käyttää tarkkaa AC-kaksois-kääntökulmajyrsintäpäätä, mukaan lukien A--akselilla + -95 astetta ja C-akselilla 360 astetta jatkuvasti pyörivä versio, joka on saavuttanut korkeimman ±0,0015 asteen tarkkuuden toistettavuudessa[1][5]. Suunnittelu voi suorittaa viiden sivun toiminnan, kun kiinnitys on valmis; monimutkainen kolmiulotteinen työkappaleen käsittely voidaan toteuttaa; Ei--käsittelyaika on noin 50 % vähemmän kuin kolmi-akselin tai neli{14}}akselin koneen. Jyrsintäpäät käyttävät vääntömomenttimoottoreita suoraan ajoon, ja niissä on poikittais{16}}rullalaakerit. Ne ovat erittäin vakaita pyörimisessä ja kestävät tehokkaasti suuria kuormituksia, mikä takaa hyvät dynaamiset ominaisuudet ilman, että ne johtavat pintavirheisiin, jotka johtuvat nolla-lineaarisesta-nopeuden kärkitilaongelmasta, kun käytetään vanhaa-tyylistä tekniikkaa.
Tyyppi Gantry Structure & Super Heavy{0}}kuormituskapasiteetti
Tämä suunnittelu käyttää portaaliasettelua, joka on edullisempi keveyden-painon ja tiiviyden kannalta; Lisäksi dynaaminen -servo-vastenopeus on nopeampi. Suuri työtila on 2300x4000 mm, joka kestää jopa 12 tonnia; Kolmen koordinaattiakselin kulkuetäisyys on 4000*2700*1000 mm ja portaalin koko on 2700 mm x 1200 mm. Tämän projektin pääosia ovat palkit, siltojen rungot ja sängyt, jotka kaikki on valmistettu korkealaatuisista hartsituotteista; Hyväksytyn HT300-harmaavaluraudan käyttö raaka-aineena valmistuksessa voi tarjota parempia prosessointiominaisuuksia.
Älykäs lämpötasapaino ja tehokas raskas{0}}leikkaus
Varustettu 30 kW korkean vääntömomentin sähkökara (valinnaisesti 54 kW); Karan maksiminopeus voi olla jopa 10 000 rpm ja alhaisella-nopeudella jatkuva toiminta pitkiä aikoja. Kara jäähdytetään pakottamalla kierrätys, käyttää öljy{5}}kaasuvoitelumenetelmää ylläpitääkseen alhaisempia lämpötiloja vakaan toimintavarmuuden takaamiseksi. Tässä suunnittelussa on käytetty pylväs-tyyppistä lämpösuojausrakennetta-ohjauskisko-alueen lämpötilan-säätöjärjestelmää, joka vähentää geometrisia poikkeamia, jotka johtuvat lämpötilan vaihteluista tai koneen osien kulumisesta laser-on-line-mittaus- ja tila{13}}-virheen{{14}teknologioiden avulla. Se on yleensä varustettu 24 aseman varsi{17}}tyyppisellä työkalumakasiinilla (valinnainen 32 asemaa), ja työkalun-vaihtonopeus saavuttaa jopa kaksi-pistettä-kahdeksan sekuntia kappaletta kohden.
Älykäs käyttö ja monipuolinen yhteensopivuus
Se on varustettu tehokkaalla-CNC-järjestelmällä (valinnaisesti Fanuc-31B-Siemens-Micro Eight), joka tukee usean akselin toimintoja. RTCP-tekniikkaa voidaan käyttää myös yhdessä DNC-reaaliaikaisen-ohjaustoiminnon kanssa ohjelman offline-muokkauksen aikana. Koneessa on modulaarinen rakenne, ja käytettävissä on muun muassa automaattinen työkalu-asetusjärjestelmä, suuritehoinen pölyn-poistojärjestelmä; Ja robottien automaattinen lataus-ja-purkujärjestelmä erilaisiin käsittelyvaatimuksiin . Se on saanut CE-, ROHS- ja ISO9001-sertifikaatit. OPC UA on avoimen standardin käyttöliittymä älykkään Workshop-hallintajärjestelmän ja Factory MES -järjestelmän väliseen yhteentoimivuuteen.
Tuotteen tärkeimmät tekniset parametrit
|
TEKNISET TIEDOT |
Yksiköt |
GMU4027 |
|
X-akselin liike |
mm |
4000 |
|
Y-akselin liike |
mm |
2700 |
|
Z-akselin liike |
mm |
1000 |
|
Etäisyys karan nokasta pöydän pintaan |
mm |
250-1250 |
|
Kahden sarakkeen välinen etäisyys |
mm |
2700 |
|
Työpöydän koko |
mm |
2300*4000 |
|
Työpöydän maksimikuorma |
kg |
12000 |
|
T-paikka (leveys-nro-etäisyys) |
mm |
11-28*200 |
|
Karan kartio |
-- |
HSK-A63 (opt. HSK-A100) |
|
Max.karan nopeus |
rpm |
18 000 ( opt. 10 000 ) |
|
Päämoottorin teho |
kW |
30 ( Opt.54 ) |
|
Karan vääntömomentti |
N.m |
72/85 ( opt. 200/240 ) |
|
Max.Kääntö/pyörimisnopeus |
rpm |
A=60 C=60 |
|
Max.Kääntö/kiertomomentti |
N.m |
A=1060 C=1350 |
|
Pitovoima |
N.m |
A=4000 C=4000 |
|
Kääntö/kiertokulma |
tutkinnon |
A=±110 C=±360 |
|
Nopea syöttönopeus (X/Y/Z) |
mm/min |
12000/12000/10000 |
|
Leikkaussyöttönopeus (X/Y/Z |
mm/min |
1-8000/1-8000/1-8000 |
|
Paikannustarkkuus (XY/Z) |
mm |
0.015 |
|
Toista paikannustarkkuus (XY/Z) |
mm |
0.01 |
|
Kokonaistehokapasiteetti |
kVA |
110 |
|
Koneen paino |
kg |
44000 |
|
Kokonaismitat (P*L*K) |
mm |
12840*7370*6770 |
Koneen vakiotiedot
KONEEN RAKENNE
Korkea lujuus korkea laatuHT300valurauta
OHJAUSJÄRJESTELMÄ
Vakio: syntec ohjausjärjestelmä
TAIWAN TARKKUUSKARA
1. Taiwan kara
2. Läpäisi dynaamisen tasapainon ISO-luokitustestin
TAIWAN TOOL MAGAZINE
1. TaiwanOKADA varsi 24 työkalumakasiini .
2. työkalun vaihtoaika vain 2-3 sekuntia.
1 kuuluisan tuotemerkin johtoruuvi,
2. lyijyruuvilaakeri SKF- tai NACHI-laakerilla,
3. YC-kytkentä suoraan kytkettynä
TAIWAN PRECISION LINEAARISET KAISET
1. Taiwanin nopea rulla lineaarinen ohjauskisko, paikannustarkkuus voi saavuttaa μm luokan
VOITELUJÄRJESTELMÄ
HERGAutomaattinen keskitetty voitelulaite.
PNEUMAATTISET KOMPONENTIT
VakiovarusteenaAirTACPneumaattiset komponentit
1. Schneiderin turvasähkökomponenteilla
2. Pikaliitin vakiona
Jokainen kone läpäisi Renishaw laserinterferometritestin ja kuulatankotestin
Sovellusskenaariot
Ilmailu-avaruuskomponenttien käsittely:Sitä käytetään yleisesti lentokoneiden siipipalkkien, rungon runkojen, moottorien koteloiden ja turbiinien siipien käsittelyyn, jotka on valmistettu titaaniseoksista ja korkean lämpötilan seoksista, joissa on monimutkaiset avaruudellisesti kaarevat pinnat. GMC2720:ssa on viiden-akselin yhdistelmä, joka tarjoaa tarkan paikannustarkkuuden ilmailun osien laadun varmistamiseksi. siksi se sopii tähän sovellukseen.
Uusien energialaitteiden valmistus:Käytetään uusien -energiaajoneuvojen integroitujen painevaluosien-prosessointiin, mukaan lukien akkukotelot ja korikehykset; Soveltuu myös tuulivoimalaitteille, kuten tuuli-voima-navoille ja vaihdelaatikoille. Suuri kantavuus-ja viiden-akselin prosessointikyky, joka voi integroida erilaisia komponentteja parantamaan tuottavuutta ja tuotteiden laatua.
Huippu{0}}muottien valmistus:Soveltuu suurten ja{0}}tarkkuusmuottien käsittelyyn, mukaan lukien autojen kansimuotit, suuret ruiskumuotit ja tarkkuusvalumuotit-. Viiden-nivelliitosmekanismia käytetään useiden kulmien muotti-ontelotoimintojen suorittamiseen samanaikaisesti ja muihin näkökohtiin sekä yksinkertaistamaan edullisia-automaatiota näiden tekniikoiden avulla.
Meritekniikka ja rautatiekuljetus:Käytetään laivojen moottoreiden lisävarusteiden, laivan runkorakenteiden,{0}}nopeiden kiskojen telien ja kiskon kiinnikkeiden käsittelyyn. Siltatyyppi Rakenne ja hyvä vakaus raskaiden, suurten osien turvalliseen käsittelyyn; Se sopii myös pölyiseen työpajaan, jossa on korkea kosteus.
Huipputarkka{0}}muokattu käsittely:Soveltuu monimutkaisten osien pieniin-erä- ja moni{1}}erityis-prosessointiin, mukaan lukien lääketieteellisten laitteiden implantaattorit, tarkkuuskoneiden komponentit ja ydinenergiatarvikkeet. Viiden-akselin joustavuus, korkea tarkkuus pystyy käsittelemään monimutkaisia muotoja eri osista; Voi vähentää massatuotannon kustannuksia-ja parantaa tuotteiden laatua.
FAQ
K: Mitkä ovat 5 Axis Gantry -koneistuskeskuksen GMU4027 tärkeimmät tekniset tiedot?
V: Työkappaleen-mitta on 2300*4000mm ja kuorman paino voi olla yli 12 tonnia. X/Y/Z-akselin liike on 4000×2700×1000mm, portaalin leveys 2700mm, ohituskorkeus 1250mm. Karan nopeudet ovat välillä 40-18000 rpm; Paikannusvirhe<±0.006 mm/500mm; AC-axis return-to-zero deviation ≤±0.0015 degrees.
K: Mitä etua silta{0}}tyyppisestä portaalirakenteesta on verrattuna perinteiseen-kaksoispylväiseen rakenteeseen?
V: Silta{0}}tyyppinen portaali Rakenne Keventää tärkeimpiä liikekomponentteja; tarvitsee suhteellisen pientä käyttötehoa ja sillä on nopea dynaaminen servo-suorituskyky. Lisäksi se on kooltaan suhteellisen pieni ja siinä on hyvä tilankäyttö; Työstökoneen jäykkyyden ja tarkkuuden parantamisen sekä asennuksen ja kuljetuksen helppouden kannalta.
K: Mitä materiaaleja se voi käsitellä ja kuinka varmistaa 5-akselisen liitoksen tarkkuus?
V: Se käsittelee ensisijaisesti metallimateriaaleja, mukaan lukien hiiliteräs, seosteräkset, titaaniseokset, muottimetallit jne., ja se pystyy käsittelemään joitain erittäin lujia komposiittimateriaaleja. Käyttämällä vääntömomenttimoottoria, jota käyttää suoraan jyrsintäpää, joka on varustettu sisäänrakennetulla laserasennoittimella ja virheenkorjaustoiminnoilla; Säännöllinen useiden osien välisten ristikkorakojen mittaaminen varmistaa viiden-akselin liitoksen suuren tarkkuuden.
K: Mitä myynnin jälkeisiä{0}}palveluita tarjotaan ja mikä on takuuaika?
V: Vakiotakuuaika on kaksi vuotta; tämän koneen karalla, AC Swing{0}}kulmajyrsintäpäällä ja CNC-järjestelmällä on kolmen-vuoden takuu. Tarjoa 24-tunnin verkkotukea ja täydellinen korjaus paikan päällä 48 tunnin sisällä. tarjota alkuperäisiä varaosia; ilmaiset operaattorikoulutuspalvelut; suorita videoiden asennusta edeltävät-tarkastukset. Lähetä osat 72 tunnin kuluessa ja tarjoa asennuspalvelu paikan päällä viipymättä (maksullinen palvelu).
K: Mikä on koneen kokonaiskoko ja paino, ja mitkä ovat tehovaatimukset?
V: Koko noin 12 840 x 7 370 x 6 770 mm ja sen kokonaispaino on lähes 44 tonnia. Tehontarve on 380V/50Hz ja ilmanpainetarve 6Kgf/c, mikä sopii suuriin-työpaja-asennuksiin ja pitkäaikaiseen-jatkuvaan käyttöön.
