Shandong TaoFong CNC Machine Tool Co., Ltd. on yksi johtavista alumiinisten 5-akselisten cnc-jyrsinkoneiden valmistajista ja toimittajista Kiinassa, ja se tukee myös räätälöityjä palveluita. Tervetuloa ostamaan korkealaatuista alumiinista 5-akselista cnc-jyrsinkonetta myyntiin täältä tehtaaltamme. Hyvä palvelu ja kohtuullinen hinta löytyy.

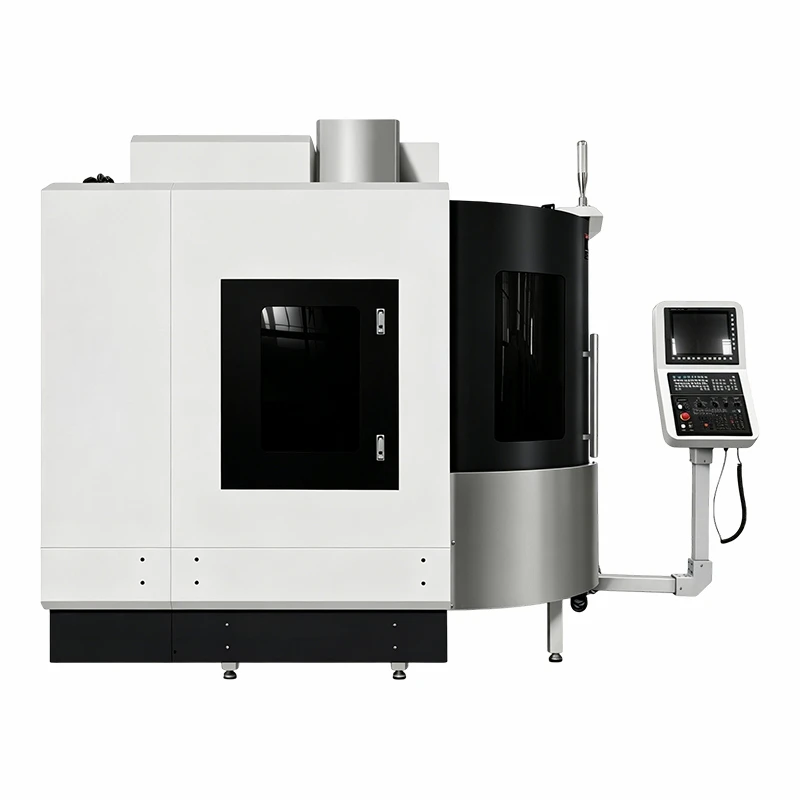

Alumiininen 5-akselinen cnc-jyrsinkone AMC700:ssa on erityinen nopea-nopea, erittäin tarkka 3+2 viiden-akselisen CNC-laitteen asento, joka pystyy käsittelemään alumiiniseosten käsittelyä erittäin hyvällä tuottavuudella ja tarkkuudella. Toisin kuin yleinen-käyttö, joka sisältää alumiinin optimointiprosessin, 3+2 asemoinnin joustavuuden ja kustannustehokkuuden. . Näiden ongelmien ratkaisemiseksi olemme ottaneet käyttöön 3+2 paikannusperiaatteen: kahta pyörivää akselia A ja C käytetään asettamaan alumiinikappale{11}} ihanteelliseen asentoon. Ja sitten tällä perusteella suoritetaan kolme-lineaarista-akselia XYZ, joilla on hyvä vakaus ja leikkausteho. Nämä ongelmat on erittäin helppo ratkaista. Soveltuu erilaisten alumiinituotteiden, kuten 6061, 7075, 5052{18}}alumiiniseosten ja niiden komposiittien käsittelyyn; tarjoaa erittäin-tarkkoja, nopeita{20}}prosessointimenetelmiä alhaisin kustannuksin autojen kevyille-osille, 3C-elektroniikkakomponenteille, Arian Aluminium Partsille, muottien valmistukseen alumiiniteollisuudessa.

Tuotteen edut

Alumiini-Optimoitu 3+2 Paikannus ja suuri tarkkuus

AMC700 on edullinen-alumiininen erikoiskäyttöön tarkoitettu viisi-akselia; siinä on kaksi moottoria: toinen saa virtansa suoraan tasavirtasähköllä ja toinen harjatun käämin kautta tehon lisäämiseksi harjattoman tekniikan avulla. Toteuta kertakäyttöinen-kiinnitys alumiinin työstökappaleiden moni-kulma- ja-pintakäsittelyyn; Se eliminoi toistuvien puristimien aiheuttamat kertyneet poikkeamat ja alentaa hylkäysastetta alle 0,8 % - Ratkaisee tehokkaasti ohutseinäisten{10}}alumiinikomponenttien muodonmuutosongelman moni-puristimessa. Varustettu älykkäällä lämpövirheen kompensointiteknologialla ja alumiini{13}}spesifisillä leikkausparametritaulukoilla, jotka säätävät automaattisesti katkaisunopeutta-.

Kompakti rakenne ja alumiini{0}}muokattu kokoonpano

Kokonaismitat ovat 2800*2500*2900 mm ja nettopaino noin 11t; Se on pieni-koko pystysuora, ja se tarvitsee vain 16-20 neliöjalkaa toimiakseen työpajaympäristössä tai C{10}}luokan elektroniikkatehtaissa. 700 × 700 mm:n työpöydän mitat sopivat pienten- ja keskikokoisten alumiinikappaleiden, mukaan lukien alumiiniseoskuoret, ohutseinäiset osat ja alumiinimuotit,{16}}prosessoinnin tukemiseen. Vakiona konfiguroitu 36-asemavarsi--tyyppisellä työkalumakasiinilla, joka voi suorittaa työkalun vaihdot vain kahdessa-ja-puolessa sekunnissa ja tukee useita prosesseja, kuten jyrsintä, poraus, reikien karhennus, alumiiniosien kierteet. Se tarjoaa valikoiman alumiinilastunpoistorobotteja tai tyhjiöpuristinlaitteita, jotka voivat täyttää vaatimukset eri aikoina.

Tehokas-alumiinin käsittely ja tarttumista estävä-muotoilu

AMC-700 on varustettu suoralla 15 kilowatin teholla, joka tukee maksimileikkausnopeutta jopa 12000 rpm ja sitä voidaan ajaa nopeimmalla nopeudella käyttäjien tarpeiden mukaan. Alumiinikäsittelyä 3+2-asentotilassa käytetään lyhyissä, jäykissä leikkureissa tärinän vähentämiseksi leikkaamisen aikana; siten tämä menetelmä voi lisätä alumiinin leikkaamisen tuottavuutta jopa 50 %.

Kustannus-Tehokas ja helppokäyttöinen

AMC700:lla on 35 prosenttia pienemmät alkuinvestointi- ja käyttökustannukset verrattuna täysin seitsemän-akselisen alumiinin-käsittelykoneeseen. Siksi se sopii pienille-ja-keskisille alumiinituotteiden valmistajille. , Kätevä 3+2-asennonohjausohjelma on saatavilla; valinnaisia malleja ovat Fanuc-, Siemens- ja GSK-sarjan CNC-järjestelmät; alumiinin käsittelyparametrikirjasto sisältää esiasennetut asetukset kuudelle vakioalumiinityypille: 6061-T3, 7075-T4/5/6/9-RC, 5052. Kolmiakseliset alumiinileikkausoperaattorit ovat tottuneet siihen suhteellisen pian oppimisen jälkeen, joten he voivat vähentää yrityksen koulutuskustannuksia.

Tuotteen tärkeimmät tekniset parametrit

TEKNISET TIEDOT	Yksiköt	AMC700
X/Y/Z-akselin liike	mm	800/650/650
Suurin etäisyys karan päätypinnasta C--akselin levyn pintaan	mm	30-680
Suurin etäisyys karan keskipisteestä C--akselin levyn pintaan 90 asteen A--akselilla	mm	325 (opt.:445)
Etäisyys karan keskustasta pilarin ohjauspintaan	mm	670
Karan erittely	mm	150
Karan kartio	--	BT40
Max. Karan nopeus	RPM	12000
Karan moottorin teho	KW	11/15
X/Y/Z Rapid Traverse	m/min	36/36/36
Leikkaussyöttönopeus	mm/min	1-12000
Pyörivän pöydän käyttötyyppi	--	Suora ajo
Pyörivän pöydän halkaisija	mm	500
Pyörivän työpöydän halkaisija	mm	700
Pyörivän työpöydän maksimikantavuus	kg	300
Työkalu-lehti	T	24
Työkalun vaihtoaika	s	3
Työkalun enimmäishalkaisija (täysi täyttö/viereinen)	mm	70/120
Työkalun maksimipituus	mm	300
Työkalun maksimipaino	kg	8
Koneen paino	T	7.5
Koneen kokonaiskoko (PLK)	mm	280025002900

Koneen vakiotiedot

Pyörivä työpöytä

Vakiovarusteena pyörivä työpöytä.

OHJAUSJÄRJESTELMÄ

Vakio: GSK980 / KND1000 ohjaus

TAIWAN TARKKUUSKARA

1. Taiwanin kara BT40 8000rpm
2. Läpäisi dynaamisen tasapainon ISO-luokitustestin

TAIWAN TOOL MAGAZINE

1.Taiwan OKADA varsi 24 työkalumakasiini .
2. työkalun vaihtoaika vain 2-3 sekuntia.

JOHTAARUUVI JA KYTKENTÄ

1 Kuuluisan tuotemerkin johtoruuvi,

2. lyijyruuvilaakeri käyttäenSKF tai NACHIlaakeri,
3. kytkentäYCkytketty suoraan

TAIWAN PRECISION LINEAARISET KAISET

1. Taiwanin nopea rulla lineaarinen ohjauskisko, paikannustarkkuus voi saavuttaa μm luokan

VOITELUJÄRJESTELMÄ

HERG Automaattinen keskusvoitelulaite.

PNEUMAATISET OSAT

VakiovarusteenaAirTACPneumaattiset komponentit

SCHNEIDER SÄHKÖKOMPONENTIT

1. kanssaSchneiderturvasähkökomponentit

2. Qpistokevakiona

TESTAUS

Jokainen kone läpäisi Renishaw laserinterferometritestin ja kuulatankotestin

Sovellusskenaariot

01/

Autojen kevyiden alumiiniosien käsittely:Käytetään laajasti kevyiden autojen alumiiniosien valmistuksessa, mukaan lukien akkukotelot, napakokoonpanot ja moottorin kiinnikkeet. Alumiininen optimointirakenne AMC700:lle sekä kolme -asennonsäätömekanismia tarjoavat riittävän paksuuden alumiinimateriaalityöstölle- ilman taipumailmiötä korkeissa -lujuusvaatimuksissa, samalla kun ne täyttävät sähköajoneuvoihin liittyvän kevyen rakenteen vaatimuksen autoteollisuudessa.

02/

3C elektronisten alumiinikomponenttien valmistus:Käytetään 3C elektronisten alumiiniosien, kuten matkapuhelimien, tablettien ja alumiinisten jäähdytyslevyjen, käsittelyyn. Nopea-kara ja tarttumisenesto-tekniikka on otettu käyttöön sen varmistamiseksi, että alumiiniosaan ei muodostu naarmuja tai purseita käsittelyn jälkeen. Lisätty kolmi-kaksisuuntaan-kaksisuuntainen-säädettävä rakenne, joka mahdollistaa erisuuntaisten porausreikien pienen-kokoisille elektronisille komponenteille.

03/

Ilmailu-alumiiniosien käsittely:Soveltuu ilmailun alumiiniosien, kuten alumiiniseosten rakenneosien, lentokoneiden moottoreiden lisävarusteiden ja droonien rungon käsittelyyn. AMC-700 on tarkka, ja sillä on hyvä toistettavuus tiukassa alumiini-materiaalikäytössä ilmailu--osien valmistuksessa; Kolmen-pisteen ja kahden asemoinnin menetelmä otettiin käyttöön parantamaan kevyissä alumiinirakenteissa yleisesti esiintyvien monimutkaisten pinta-alueiden käsittelynopeutta.

04/

Alumiinimuottien valmistus:Pienten ja keskikokoisten -alumiinimuottien käsittely, mukaan lukien alumiiniruisku-muottien-palat, paine-valumuotit ja alumiinimuotin pohja. Nopea-leikkaus, korkean-suorituskyvyn tarkkuus on huippuluokan-tekniikka, joka pystyy muotoilemaan nopeasti monimutkaisia muottipesäkkeitä lyhentääkseen toissijaista käsittelyaikaa muotin tuotannon tehostamiseksi.

05/

Mukautettu alumiiniosien käsittely:Ihanteellinen alumiiniosien, kuten alumiinirobottien, alumiiniosien, alumiiniosien, koristeellisten osien,{0}}pienen erän mukautetun käsittelyyn. 3 + 2-paikannustila voi tasapainottaa käsittelyn joustavuutta ja kustannuksia; Alumiininen -optimize Design on mukautettu erilaisiin alumiiniseosten leikkausominaisuuksiin, työkalujen kulumisen vähentämiseen ja käsittelykustannuksiin.

FAQ

K: Mitkä ovat alumiinisen 5-akselisen cnc-jyrsinkoneen AMC700 tärkeimmät tiedot?

V: Työ{0}}osa Pöydän koko: 700 × 700 mm; Nimellinen kantavuus: 300 kg. X/Y/Z-akselin liike on 700×750×500 mm, A-akselin kiertoalue ±120 astetta, C-akseli 360 astetta jatkuva indeksointi. Karan nopeus on välillä 40-12000 rpm; Pikasiirtonopeus: 65 mm/min; Paikannustarkkuus: ±0. 004mm (X/Y/Z); Toistettavuuden paikannusvirhe: ±0,003 mm (A/C); Karamoottorin teho on 11 kW (valinnainen 33 kW), työkalumakasiinin kapasiteetti 24 asemaa (valinnainen 32 asemaa).

K: Mikä on AMC700:n etu verrattuna muihin 3+2 viisi--akselisiin alumiininkäsittelykoneisiin?

V: Alumiininen erikoisrakenne: sen mukana tulee tarttumaton työkaluteline, suuri-kapasiteetin paineilma-jäähdytysjärjestelmä ja upotettu alumiini-käsittelyparametrimalli, joka ratkaisee ongelmia, kuten työkalun tarttuminen alumiinimateriaalien käsittelyn aikana, pinnan purseet tai ohuiden{4}}seinäosien muodonmuutos. Se on varustettu nopealla-karalla, ja se on optimoitu vähentämään alumiinin materiaalinkulutusta verrattuna vakio-kolmeen-ja-kaksi koneeseen.

K: Mitä alumiinimateriaaleja se voi käsitellä ja pystyykö se käsittelemään ohuet{0}}seinämäisiä alumiiniosia?

V: Käsittelee pääasiassa 6061, 7075 ja 5052 alumiiniseoksia ja alumiini-komposiittimateriaaleja; Niitä käytetään laajalti auto-, 3C- ja ilmailualalla. Kyllä, sen 3+2-asemointitila ja muodonmuutoksia estävä-muotoilu pystyvät välttämään vääntyneiden ohutseinäisten-alumiinisten komponenttien vaikutuksen käsittelyn tarkkuuteen ja pinnan laatuun jossain määrin.

K: Mitä myynnin jälkeisiä{0}}palveluita tarjotaan ja mikä on takuuaika?

V: Takuuaika: 15 kuukautta; Kriittisiä osia ovat kara, pyörivä pöytä ja CNC-järjestelmä, jolla on kahden vuoden takuu. Tarjoa 24-tuntia-yön yli tapahtuvaa teknistä tukea,-korjausta paikan päällä, alkuperäisten osien toimittamista ilmaiseksi, alumiinin-3+2 ohjelmointiin keskittyvää kuljettajakoulutusta ja toimitusta edeltävän tarkastuksen suorittamista ennen toimitusta. Osat on jo toimitettu nopeasti pyynnöstä.

K: Mitkä ovat teho- ja ilmanpainevaatimukset ja kuinka konetta ylläpidetään pitkäaikaista-alumiininkäsittelyä varten?

V: Virtalähde: Nimellisjännite/taajuus=380V/50HZ; Ilmanpainealue keski-matalalle/korkealle paineelle tässä järjestelmässä. Alumiinilastut on puhdistettava päivittäin, jotta laite pysyisi vakaana- pitkällä aikavälillä. Tarkasta ja korjaa ajoittain kiinnittymisenestolaite-. Vaihda leikkuuöljy kerran vuodessa; Suorita vuosittaiset koneen kalibroinnit.
